Автоматика для промышленных ворот Sommer

Компания SOMMER производит надежные приводы серии GIGAsedo для промышленных подъемно-секционных ворот, которые отличает низкий уровень шума, высокие мощность и надежность.

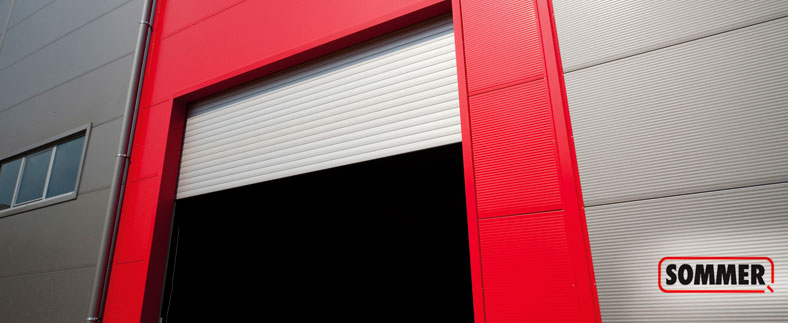

Автоматика для промышленных ворот

В настоящий момент в линейке автоматики для промышленных ворот представлены две модификации привода GIGAsedo: модель с автоматическим блоком управления GIGAsedo 10.24 C24 (Арт. 9030) и привод с прямым управлением «Тотман» GIGAsedo 10.24CI 24 (Арт. 9003).

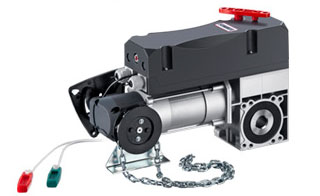

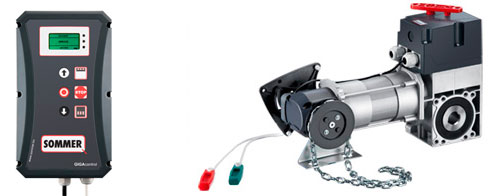

GIGAsedo 10.24 C24 (Арт. 9030)

GIGAsedo 10.24 C24 (Арт. 9030)

GIGAsedo 10.24CI 24 (Арт. 9003)

GIGAsedo  10.24CI 24 (Арт. 9003)

Обе модификации привода оснащены аварийной системой разблокировки и могут быть оборудованы переходником для вала диаметром 31,75 мм.

Технические характеристики SOMMER GIGAsedo

  • Рабочее напряжение: 3 фазы (380В);
  • Тип блока управления: Тотман («ручное» управление) / Автомат;
  • Крутящий момент на выходном валу: 100 Нм;
  • Частота вращения вала: 24 об/мин;
  • Интенсивность привода: S3 60%;
  • Степень защиты мотора: IP54;
  • Диаметр вала: 25,4 мм;
  • Тип концевиков: электронные;
  • Тип передачи «вал-редуктор»: шнековая;
  • Система аварийной разблокировки: цепной редуктор;
  • Масса привода: 13 кг.

Версия с автоматическим блоком управления может быть дополнена любыми системами безопасности.

Автоматика для распашных ворот Sommer

Автоматика SOMMER для распашных ворот позволит легко автоматизировать как небольшие ворота установленные на садовом участке, так и тяжелые промышленные ворота.

Привод для распашных ворот twist 200 E/EL

Серия приводов для распашных ворот twist 200 E (EL) предназначена для автоматизации бытовых ворот с шириной створки до 2,5 метров и массой до 200 кг. Створки могут открываться как внутрь, так и наружу. Приводы серии twist 200 отличает тихая, бесшумная работа, высокая надежность и безопасность эксплуатации.

Приводы для распашных ворот twist 200E (EL) предназначен для автоматизации бытовых ворот с шириной створки до 2,5 метров и массой до 200 кг. Комплект состоит из двух приводов, блока управления DST-A 24 со встроенным радиоприемником, одного пульта ДУ и крепежа. Возможна установка на ворота с одной створкой.

Привод для распашных ворот twist 200 E/EL

Приводы серии twist 200 отличает плавный, тихий ход и удобное разблокирование (в случае отсутствия электропитания) в любом положении. Блок управления DST-A 24 позволяет приводам работать в режимах автоматического закрытия с регулировкой времени сигнализации, использовать функцию калитки, настраивать реакцию на препятствие (полный или частичный реверс).

Конструкция привода максимально адаптирована для эксплуатации в сложных климатических условиях. Все металлические элементы изготовлены из высококачественной нержавеющей стали. Корпус привода выполнен из авиационного пластика. Шток привода оснащен кольцом из нержавеющей стали для очистки, что позволяет не беспокоиться о попадании снега/льда на шток.

Как и вся автоматика SOMMER, приводы имеют возможность подключения различных устройств безопасности.

Технические характеристики twist 200 E/EL

Время открытия створок 10 …27 сек
Класс защиты привода IP44
Класс защиты корпуса блока управления IP65
Напряжение питания 220…240 В
Питание привода 24 В
Частота напряжения питания привода 50 Гц
Гарантированный диапазон рабочих температур -32 …+80С
Ход привода E — 395 мм EL — 550 мм
Максимальное сечение столба 650 мм
Максимальный угол открытия створки 130 градусов
Максимальное тяговое усилие 2000 Н
Интенсивность 15%
Потребляемая мощность в режиме ожидания около 22 Вт
Максимальный потребляемый ток около 3 А
Потребляемая мощность в режиме работы около 234 Вт
Вес привода 3 кг

Монтажная схема привода SOMMER Twist 200 E

Габаритные размеры привода SOMMER Twist 200 E

Габаритные размеры привода SOMMER Twist 200 E

Установочные размеры привода SOMMER Twist 200 E

Установочные размеры привода SOMMER Twist 200 E

Для правильной работы привода, при монтаже и настройке угла открывания полотна ворот ‘D’, необходимо соблюдать установочные размеры ‘A’ и ‘B’.

Установочные размеры привода SOMMER Twist 200 E

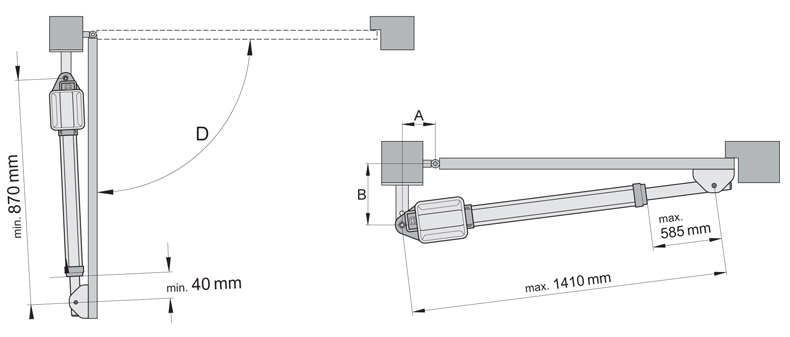

Монтажная схема привода SOMMER Twist 200 EL

Габаритные размеры привода SOMMER Twist 200 EL

Габаритные размеры привода SOMMER Twist 200 EL

Установочные размеры привода SOMMER Twist 200 EL

Установочные размеры привода SOMMER Twist 200 EL

Для правильной работы привода, при монтаже и настройке угла открывания полотна ворот ‘D’, необходимо соблюдать установочные размеры ‘A’ и ‘B’.

Установочные размеры привода SOMMER Twist 200 EL

Привод для распашных воротtwist 350

Приводы для распашных ворот twist 350 предназначен для автоматизации распашных ворот с шириной створки до 3,5 метров и массой до 300 кг. Комплект состоит из приводов (опционально доступен комплект с одним приводом для ворот с одной створкой), блока управления со встроенным радиоприемником, одного 4-канального пульта ДУ и монтажных кронштейнов.

Привод для распашных воротtwist 350

Привод twist 350 имеет плавный, тихий ход и оснащен удобной системой разблокировки из любого положения створок. Блок управления DST-1 позволяет приводам работать в режимах автоматического закрытия с регулировкой времени сигнализации, использовать функцию калитки, настраивать реакцию на препятствие (полный или частичный реверс).

Привод для распашных воротtwist 350

Конструкция привода максимально адаптирована для эксплуатации в климатических условиях России. Все металлические элементы изготовлены из высококачественной нержавеющей стали. Шток привода оснащен кольцом из нержавеющей стали для очистки, что позволяет не беспокоиться о попадании снега/льда на шток.

Технические характеристики twist 350

Время открытия створок 15…34 сек
Класс защиты привода IP44
Класс защиты корпуса блока управления IP65
Напряжение питания 220…240 В
Питание привода 24 В
Частота напряжения питания привода 50 Гц
Потребляемая мощность в режиме готовности 2,2 Вт
Максимальная потребляемая мощность 680 Вт
Гарантированный диапазон рабочих температур -30 …+70С
Ход штока привода 450 мм
Максимальная ширина створки 3,5 м
Максимальная масса створки 300 кг
Максимальное тяговое усилие 2500 Н

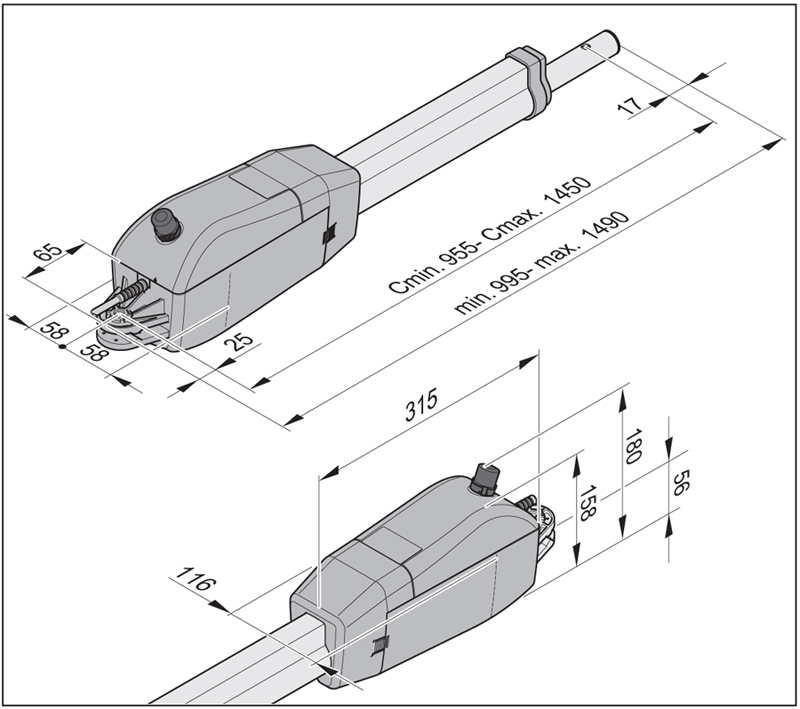

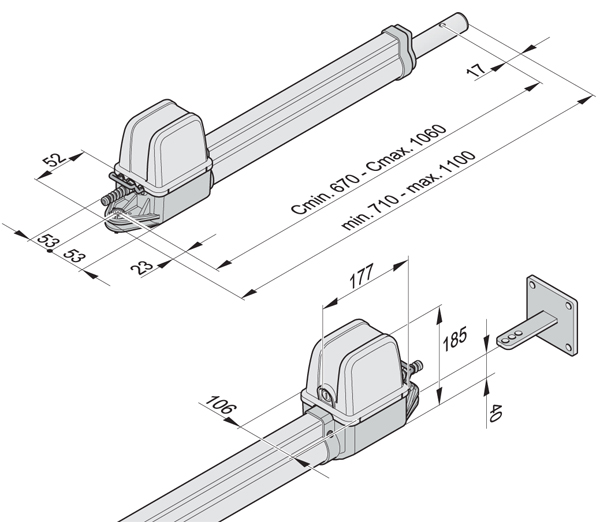

Габаритные размеры привода twist 350

Габаритные размеры привода twist 350

Привод twist 350 может работать в паре с приводами серии twist 200E/El (необходим опциональный адаптер Арт. 3248). Как и вся автоматика SOMMER, приводы имеют возможность подключения различных устройств безопасности: фотоэлементы, сигнальные лампы и т.д.

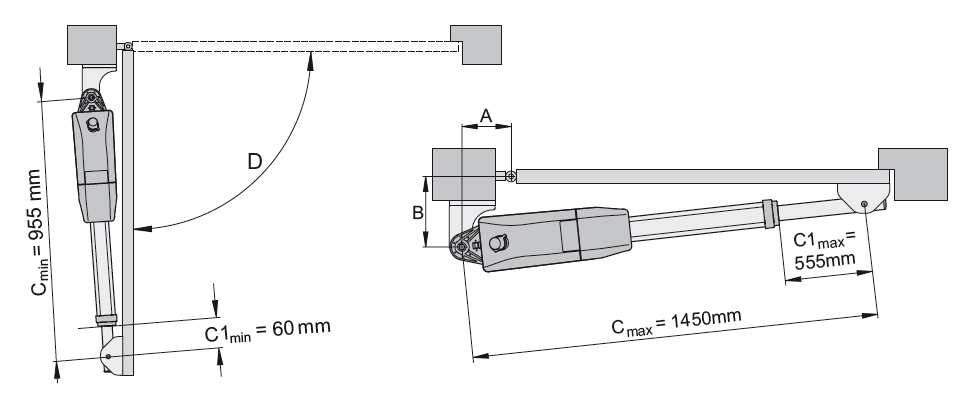

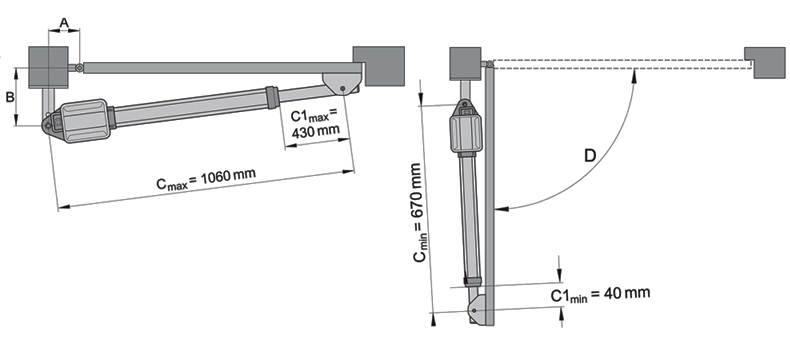

Монтажная схема привода SOMMER Twist 350

Монтажная схема привода SOMMER Twist 350

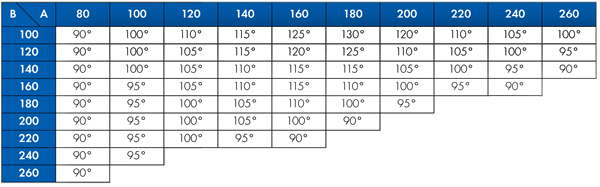

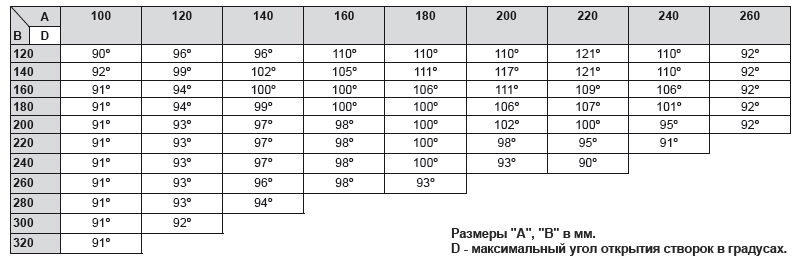

В таблице показана зависимость максимального угла открывания створок ворот D от установочных размеров А и В. Обратите внимание, что при длине створок ворот более 3 м размер «B» должен составлять не менее 160 мм.

Монтажная схема привода SOMMER Twist 350

Более детальную информацию об особенностях монтажа и эксплуатации привода для распашных ворот SOMMER Twist 350 вы можете скачав инструкцию по эксплуатации привода.

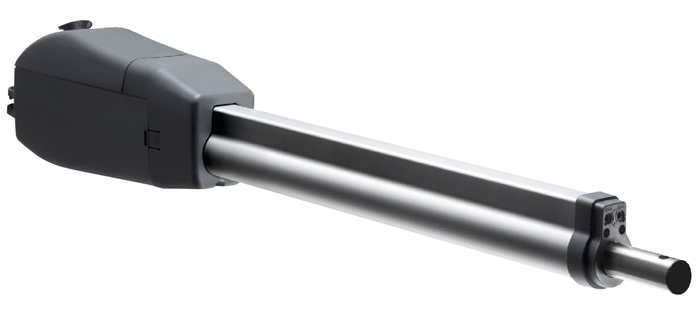

Привод для распашных ворот twist XL

Приводы серии twist XL предназначены для автоматизации тяжелых бытовых или промышленных ворот с шириной до 5 метров, массой до 500 кг и высокой интенсивностью эксплуатации.

Привод для распашных ворот SOMMER серии twist XL предназначен для автоматизации ворот с шириной створки до 5 метров (общая площадь створки не более 10 м.кв.) со 100% заполнением и массой до 500 кг.

Привод для распашных ворот twist XL

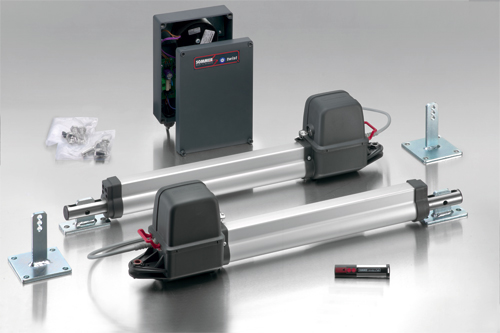

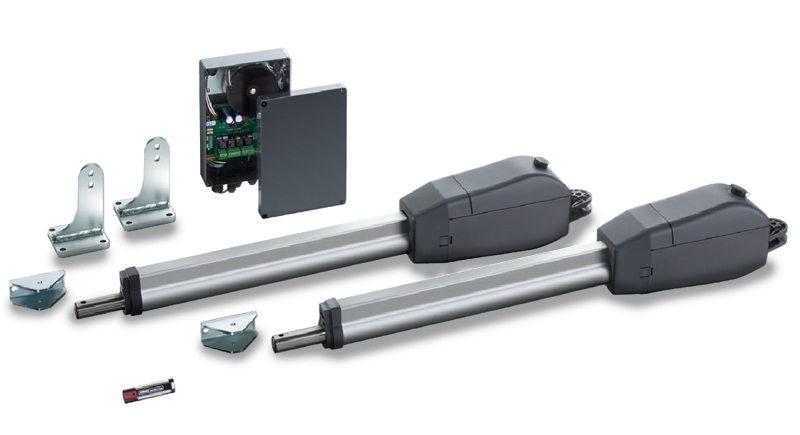

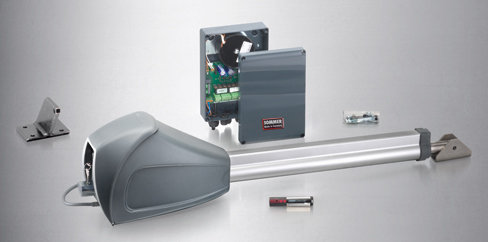

В комплект входят два привода на створки, кронштейны для крепления, блок управления DTA-1 со встроенным радиоприемником и один радиопередатчик (пульт ДУ).

Технические характеристики SOMMER twist XL

Время открытия створок 15…60 сек
Класс защиты привода IP44
Класс защиты корпуса блока управления IP54
Напряжение питания 220…240 В
Питание привода 24 В
Частота напряжения питания привода 50 Гц
Потребляемая мощность в режиме готовности 2,2 Вт
Максимальная потребляемая мощность 234 Вт
Гарантированный диапазон рабочих температур -30 …+70С
Ход привода 450 мм
Максимальная ширина створки 3,5 м
Максимальный потребляемый ток около 3 А
Максимальное тяговое усилие 4500 Н

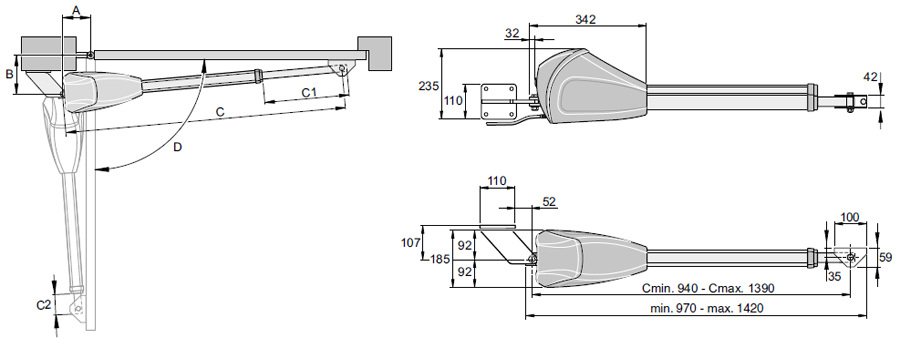

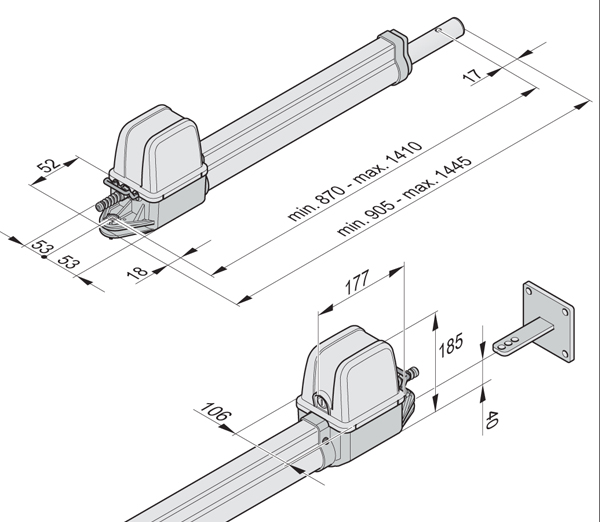

Габаритные размеры SOMMER twist XL

Габаритные размеры SOMMER twist XL

Установочные размеры SOMMER twist XL

Установочные размеры SOMMER twist XL

Автоматика для откатных ворот Sommer

Автоматика для откатных (раздвижных, консольных) ворот, как и все оборудование SOMMER, отличается высоким качеством и надежностью, низким уровень шума и плавностью хода. Особое внимание мы уделяем безопасности — все приводы для частного использования оснащены функцией автоматического определения препятствия.

SOMMER STArter

Привод SOMMER STArter — младший в линейке — предназначен для автоматизации раздвижных ворот массой до 400 кг и ходом до 6 метров. Оснащен функцией плавного старта и обнаружения препятствия. Рекомендован для эксплуатации на частных объектах.

Компактный привод SOMMER STArter предназначен для автоматизации откатных (раздвижных) ворот массой до 400 кг и ходом до 6 метров. Привод имеет встроенный блок управления и радиоприемник.

SOMMER STArter

Корпус привода STArter выполнен из высококачественного пластика, который отличается высокой износоустойчивостью, стойкостью к температурам и механическим воздействиям.

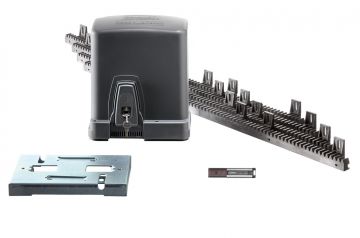

Привод поставляется в комплекте со стальной зубчатой рейкой с пластиковым покрытием (5 метров), монтажным основанием и одним 4-х канальным радиопередатчиком (пультом ДУ Арт. 4020V000). В качестве дополнительного оборудования доступны фотоэлементы и сигнальная лампа.

Технические характеристики SOMMER STArter

Максимальный вес створки ворот 400 кг
Максимальная длина створки 6000 мм
Скорость открывания до 20 см/с
Напряжение питания мотора 24 В
Частота напряжения питания привода 50/60 Гц
Максимальная потребляемая мощность 51 Вт
Диапазон рабочих температур -30…+50 C
Класс защиты привода IP 54
Максимальная скорость работы привода 200 мм/с
Максимальное тяговое усилие 550 Н
Вес комплекта приводов (с учетом упаковки) 8 кг

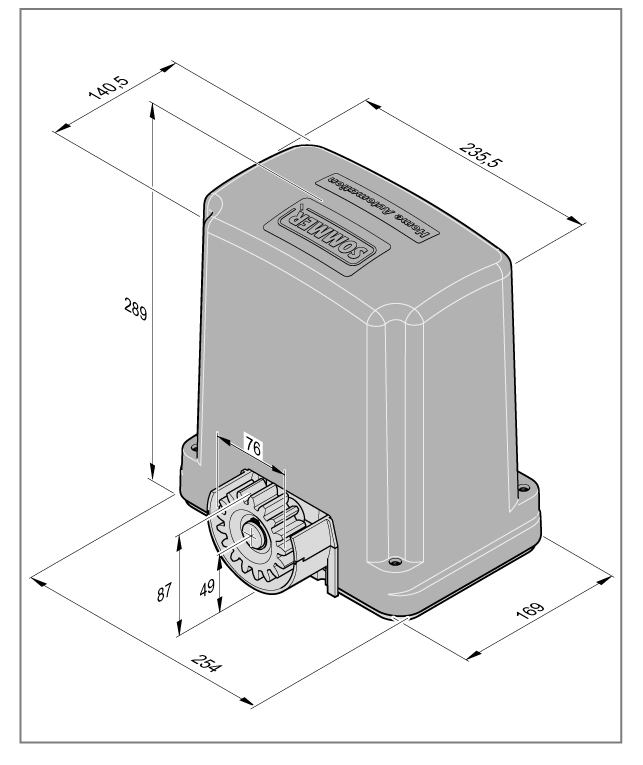

Габаритные размеры привода SOMMER STArter

Габаритные размеры привода SOMMER STArter

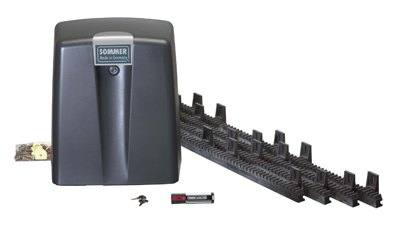

SOMMER SG1

Надежный немецкий привод SG1 предназначен для автоматизации ворот массой до 500 кг и ходом ворот до 6 метров. Оснащен функцией плавного старта и остановки, а также обнаружения препятствия. Является идеальным решением для частных объектов.

Привод для откатных ворот SOMMER SG1 предназначен для автоматизации частных откатных ворот массой до 500 кг и ходом полотна до 6 метров. В комплект входит привод SG1 со встроенным блоком управления и радиоприемником (434,42 или 868,8 Мгц), 1 радиопередатчик и пять метров зубчатой рейки с пластиковым покрытием.

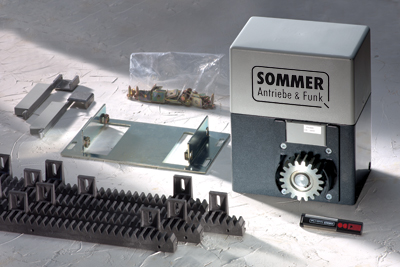

SOMMER SG1

В конструкции привода используется специальный авиационный пластик с повышенным содержанием стекловолокна, благодаря чему достигается особая плавность хода привода даже при низких температурах.

Технические характеристики SOMMER SG1

Максимальный вес створки ворот 500 кг
Максимальная длина створки 6000 мм
Напряжение питания мотора 24 В
Частота напряжения питания привода 50/60 Гц
Максимальная потребляемая мощность 51 Вт
Диапазон рабочих температур -30…+50 C
Класс защиты привода IP 54
Максимальная скорость работы привода 200 мм/с
Максимальное тяговое усилие 800 Н
Вес комплекта приводов (с учетом упаковки) 8 кг

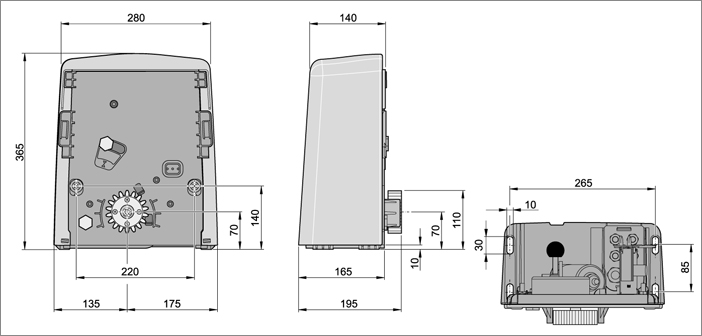

Габаритные размеры привода SOMMER SG1

Габаритные размеры привода SOMMER SG1

SOMMER SP900

SOMMER SP900

Привод SP900 относится к новому поколению автоматики с низким энергопотреблением и высокой скоростью открытия/закрытия ворот. Предназначен для автоматизации частных и промышленных ворот длиной до 8 метров и массой до 400 кг.

Привод SP900 предназначен для автоматизации частных и промышленных ворот массой до 400 кг и ходом полотна 8 метров. Встроенный блок управления оснащается двухканальным радиоприемником с частотой 434,4 МГц или 686,8 МГц.

Привод оснащен функциями плавного старта/замедления и обнаружения препятствий. Прямое подключение внешних устройств: контактные рейки безопасности, фотоэлементы, сигнальные лампы.

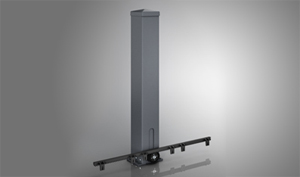

Корпус привода SP900 выполнен из алюминия и доступен с высотой 1250 мм (арт. 3700V000) и 2100 мм (арт. 3710V000). Обратите внимание, что вы можете самостоятельно уменьшить высоту корпуса. Крепление привода внутри столба регулируемое по высоте (от 90 до 290 мм).

Мотор привода (арт. 3703V000) может быть приобретен отдельно.

Максимальный вес створки ворот 400 кг
Максимальная длина створки 8000 мм
Напряжение питания мотора 24 В
Частота напряжения питания привода 230В, 50/60 Гц
Максимальная потребляемая мощность 51 Вт
Мощность в режиме готовности 0.5 Вт
Диапазон рабочих температур -30…+50 C
Класс защиты привода IP 54
Максимальная скорость работы привода 285 мм/с
Максимальное тяговое усилие 900 Н

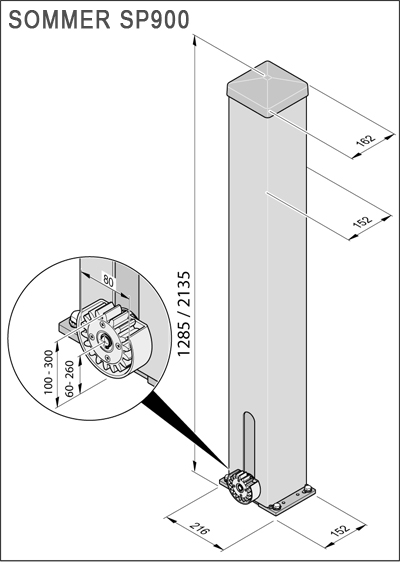

Габаритные размеры привода SOMMER SP900

Габаритные размеры привода SOMMER SP900

SOMMER SM40T

Мощный привод SM40T с редуктором в масляной ванне предназначен для автоматизации ворот массой до 600 кг и ходом полотна до 12 метров. Привод оснащен магнитными концевиками и адаптирован для работы в условиях низких температур. Блок управления и радиоприемник встроены в корпус двигателя. В комплект водят однолучевые фотоэлементы. Плата управления позволяет подключить фотоэлементы, мигалки, различные рейки безопасности как оптические, так и электрические.

Привод для раздвижных (откатных) самонесущих ворот Sommer SM 40T предназначен для автоматизации ворот с массой створки до 600 кг и ходом до 12 метров. Как и все приводы Sommer, SM 40T оснащен функциями плавного старта и остановки. Привод поставляется в комплекте с зубчатой рейкой (4 метра), радиоприемником (пульт ДУ) и комплектом однолучевых фотоэлементов (Арт. 7020V000).

SOMMER SM40T

Встроенный блок управления оборудован встроенным радиоприемником 434.4 или 868.8 МГц. и позволяет напрямую подключать фотоэлементы, мигалки, различные рейки безопасности (оптические или электрические). Регулирование концевых положений ворот осуществляется за счет магнитных концевиков.

Технические характеристики привода Sommer SM 40T

Максимальный вес створки ворот 600 кг
Максимальная длина створки 12000 мм
Напряжение питания 240 В
Частота напряжения питания привода 50/60 Гц
Максимальная потребляемая мощность 800 Вт
Мощность в режиме готовности 3.5 Вт
Диапазон рабочих температур -30…+50 C
Класс защиты привода IP 43
Интенсивность 60%
Крутящий момент 640 Н

SOMMER DS 600 и DS 1200

Мощный привод для промышленных ворот массой до 1200 кг и ходом полотна до 20 метров с высокой интенсивностью эксплуатации. Питание 380В. Возможность подключения различных средств безопасности.

SOMMER DS 600 и DS 1200

Приводы для гаражных ворот SOMMER

Приводы для гаражных ворот SOMMER

Автоматика SOMMER для гаражных ворот отличается плавным и тихим ходом каретки, что особо важно для частных гаражей, мощностью и высокой надежностью. Конструкция приводов марки SOMMER отличается неподвижно натянутой цепью и движущейся по ней каретки с мотором. Подобное решение позволяет серьезно снизить шумность, повысить износоустойчивость и решить проблему потери тягового усилия при увеличении длины направляющей.

Привод sprint evolution

Привод sprint evolution

Привод Sprint Evolution предназначен для автоматизации небольших гаражных ворот шириной до 4000мм и высотой до 3150мм. Как и все оборудование Sommer, привод Sprint Evolution отличает высокое качество сборки, надежная и безопасная эксплуатация и простой монтаж. Привод оснащен блоком управления с интегрированным радиоприемником с частотой 434,4 и 868,8МГц с возможностью запоминания 112 пультов ДУ. Недорогой и надежный привод SOMMER sprint evolution предназначен для небольших бытовых подъемно-секционных ворот. Тяговое усилие 550Н позволяет автоматизировать ворота максимальной шириной до 4000мм и высотой до 3150мм. Привод отличает высокое качество сборки, надежная работа и простой монтаж.

Привод sprint evolution

Привод sprint evolution предназначен для работы в сетях постоянного тока (AC 230 В, 50 Гц). Потребляемая мощность в режиме готовности составляет всего 7 Вт, а максимальная мощность в рабочем режиме составляет 140 Вт. Температурный режим эксплуатации от -20o +50o C (IP 20). Привод имеет тихий, плавный ход по всей длине рейки и оснащен электронной системой измерения тягового усилия Dynamische Power System (DPS). Максимальная скорость движения привода 160 мм/сек. В комплект поставки входят: привод, блок управления, два 4-канальных передатчика (868,8МГц Арт4020V000 или 434,4МГц Арт4013V005) и направляющая длиной 2600мм/3000мм/3400мм.

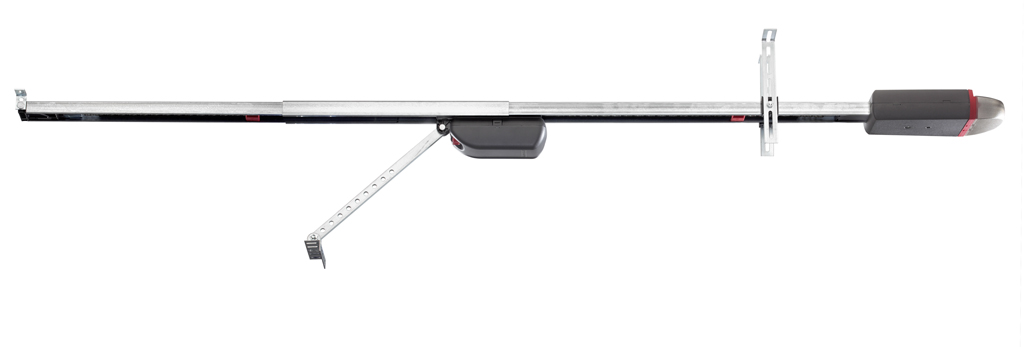

Потолочные приводы серии duo vision

Приводы duo vision предназначены для автоматизации подъемно-секционных гаражных ворот площадью до 17 м.кв. Кроме того, с помощью данной линейки приводов возможна автоматизация подъемно-поворотных и распашных гаражных и боковых секционных ворот. Серию отличает отдельно устанавливаемый блок управления со встроенным кнопочным выключателем и лампой освещения. Серия потолочных приводов для гаражных ворот SOMMER duo vision предназначена для автоматизации подъемно-секционных ворот. Отличительной особенностью данных приводов, помимо высокого качества, является возможность отдельного монтажа блока управления и каретки с приводом — блок управления можно монтировать как на потолке, так и на стене.

Все приводы имеют плавный и практически бесшумный ход. Благодаря системе измерения усилия DPS (Dynamisches Power System) и возможности подключения фотоэлементов эксплуатация привода совершенно безопасна.

Потолочные приводы серии duo vision

В зависимости от размеров ворот привод Duo Vision доступен в трех вариантах исполнения:

  • SOMMER duo vision 500 Арт. 3000V000 — тяговое усилие привода составляет 500Н, что подходит для гаражных ворот максимальной площадь полотна которых не превышает 11 м2. (максимальная ширина до 3500 мм; максимальная высота до 3150 мм).
  • SOMMER duo vision 650 Арт. 3010V000 — тяговое усилие 650Н позволяет автоматизировать ворота с максимальной площадью полотна до 15,5 м2 (максимальная ширина до 5000 мм; максимальная высота до 3150 мм).
  • SOMMER duo vision 800 Арт. 3020V000 — тяговое усилие 800Н позволяет автоматизировать ворота площадью до 17,5 м2 (максимальная ширина до 5500 мм;

    максимальная высота до 3150 мм).



В комплект входит привод, блок управления с радиоприемником, 2 радиопередатчика (868,8МГц Арт4020V000 или 434,4МГц Арт4013V005 ) и, в зависимости от высоты ворот, направляющая длиной 2600мм/3000мм/3400мм. В случае необходимости рейка может быть увеличена с помощью удлинители направляющих на 1600 мм (Арт. 1628V000).

Качество исполнения деталей и продуманная техника позволит Вам получать удовольствие от простоты монтажа и бесшумной работы привода. Обратите внимание, что на качество работы привода влияет качество монтажа и балансировки ворот.

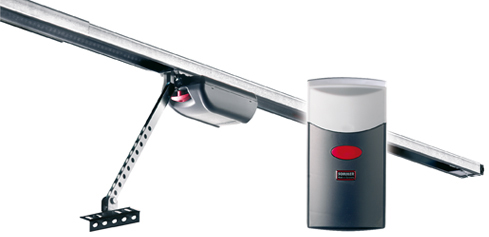

Потолочные приводы серии marathon SL

Потолочные приводы серии marathon SL

Приводы серии marathon предназначены для автоматизации подъемно-секционных гаражных ворот с высокой интенсивностью эксплуатации и площадью до 19 м.кв. Данная линейка подходит для коллективных гаражей. Блок управления со встроенным радиоприемником на 112 или 448 гнезд памяти (434.4 или 868.8 МГц), лампой освещения и встроенным адаптером электрических (оптических) контактных реек смонтирован непосредственно на направляющей.

Автоматика SOMMER прекрасно зарекомендовала себя при автоматизации подъемно-секционных ворот любых производителей.

Серия приводов SOMMER marathon SL предназначена для автоматизации гаражных ворот шириной до 8 метров на объектах с высокой интенсивностью эксплуатации. В зависимости размера автоматизируемых ворот, в линейке marathon SL представлены три модели с разным тяговым усилием 550 / 800 / 1100 Н. Кроме того, отличительной чертой серии marathon является возможность подключения двух светофоров напрямую в блок управления привода.

Потолочные приводы серии marathon SL

Технические характеристики SOMMER marathon SL

Модель: marathon 550SL marathon 800SL marathon 1100SL
Максимальное усилие: 550Н 800Н 1100Н
Скорость движения: 180 мм/сек 130 мм/сек 130 мм/сек
Интенсивность: S3 40% S3 40% S3 40%
Максимальная ширина ворот: 5000 мм 6000 мм 8000 мм
Максимальная высота ворот: 3150 мм 3150 мм 3150 мм
Питание: AC 230В, 50Гц AC 230В, 50Гц AC 230В, 50Гц
Потребляемая мощность в режиме ожидания: 2 Вт 2 Вт 2 Вт
Пиковая потребляемая мощность: 220 Вт 220 Вт 220 Вт

Как и все оборудование SOMMER, привод marathon SL отвечает всем современным требованиям к безопасности эксплуатации. Блок управления допускает прямое подключение фотоэлементов и контактной рейки безопасности. Настраиваемая функция автоматического закрытия ворот сделает эксплуатацию ворот более комфортной.

Привод marathon SL оборудован трансформатором с термовыключателем, что не допускает выхода привода из строя при больших скачках напряжения.
