Автоматика Came

Автоматика для промышленных ворот Came

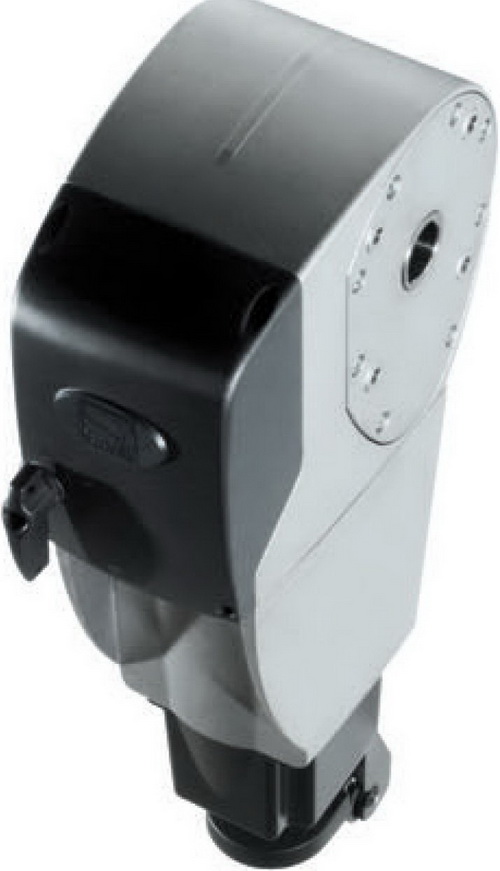

CAME Cbx

CAME Cbx - универсальное решение для промышленных ворот. Модели серии CBX, свободно монтируемые как в вертикальном, так и в горизонтальном положении, способны удовлетворить любые требования к установке.
CAME Cbx

  • В ассортименте изделий представлены версии = 24 В, ~230 В и ~230-400 В трехфазного тока.
  • Версии C-BXK и C-BXEK характеризуются более высоким крутящим моментом, что позволяет автоматизировать даже очень тяжелые промышленные ворота при напряжении питания ~230 В.
  • Привод может использоваться для автоматизации откатных, откатных складывающихся и секционных промышленных ворот с прямой передачей.
  • Модель =24В позволяет регулировать скорость движения и замедления ворот.
  • Возможность открывать ворота вручную с помощью ручного цепного редуктора.
  • Возможность установки привода как в горизонтальном, так и в вертикальном положении в минимальном пространстве.
  • Некоторые модели оснащены энкодером для электронного управления движением промышленных ворот.
  • Две модели с питанием ~230 - 400 В трехфазного тока и энкодером позволяют обеспечить максимальное толкающее усилие.



Ограничения в использовании

МОДЕЛИ C-BX C-BXT C-BXE C-BXET C-BXE24 C-BXK C-BXEK
Секционные с прямой передачей
Макс. высота створки (м) 5,5 5,5 5,5 5,5 5,5 5,5 5,5
Секционные с цепным приводом
Макс. высота створки (м) 8,5 8,5 8,5 8,5 8,5 8,5 8,5
Откатные и складывающиеся откатные промышленные ворота
Макс. высота створки (м) 11 11 5,5 5,5 5,5 11 5,5

Технические характеристики:

МОДЕЛИ C-BX C-BXT C-BXE C-BXET C-BXE24 C-BXK C-BXEK
Класс защиты (IP) 54 54 54 54 54 54 54
Напряжение электропитания (В, 50/60 Гц) ~230 ~230-400 ТРЕХФАЗНОГО ТОКА ~230 ~230-400 ТРЕХФАЗНОГО ТОКА ~230 ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) ~230-400 ТРЕХФАЗНОГО ТОКА ~230 (50/60 Гц) ~230-400 ТРЕХФАЗНОГО ТОКА =24 ~230 (50/60 Гц) ~230 (50/60 Гц)
Потребляемый ток (A) 2,2 2,5 2,2 2,5 9 (макс.) 3,6 3,6
Мощность (Вт) 450 780 450 780 240 750 750
Скорость вращения (об/мин) 21,5 21,5 21,5 21,5 26,5 21,5 21,5
Интенсивность использования (%) 30 50 30 50 интенсивного использования 30 30
Крутящий момент (Нм) 60 80 60 80 25 120 120
Диапазон рабочих температур (°C) -20 + +55 -20 + +55 -20 + +55 -20 + +55 -20 + +55 -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 150 150 150 - 150 150

Автоматика для гаражных ворот Came

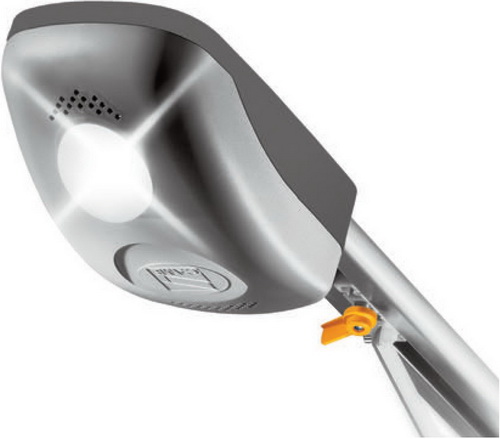

CAME Ver

CAME Ver - для секционных и подъемно-поворотных ворот в жилом секторе, относится к   приводам потолочного типа. Отличительной особенностью приводов данного вида является возможность выполнения еще и функции замка на закрытых воротах.
CAME Ver

  •  Крепление привода непосредственно к направляющей.
  • Системы с питанием двигателя = 24В для большей безопасности и надежности.
  • Широкий ассортимент устройств управления и безопасности в дополнение к автоматике.
  • Направляющие с ременной или цепной передачей, бесшумные и надежные.
  • Изделие тестировано на соответствие требованиям европейских норм безопасности.
  • Возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении сетевого электропитания.



Ограничения в использовании

МОДЕЛИ V700E V900E
Тяговое усилие (Н) 850 500

Технические характеристики

МОДЕЛИ V700E V900E
Класс защиты (IP) 40 40
Напряжение электропитания (В, 50/60 Гц) ~230 ~230
Напряжение электропитания двигателя (В) =24 =24
Потребляемый ток (A) 11 (макс.) 6 (макс.)
Мощность (Вт) 260 130
Скорость движения (м/мин) 6 6
Интенсивность использования (%) 50 50
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C)   - -

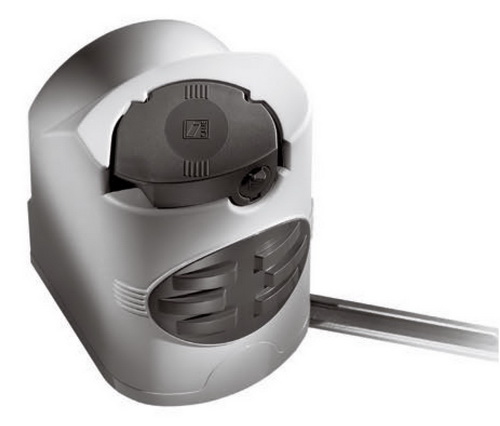

CAME Emego

CAME Emego - удачное решение для подъёмно-поворотных ворот с установкой на полотно. Emega идеально подходит для гаражей с низкими потолками или узкой притолкой.
CAME Emego

  • Привод предназначен для подъемно-поворотных ворот средних и больших размеров, в том числе для интенсивного использования.
  • Модель 001E1024 тестирована на соответствие требованиям европейских норм безопасности.
  • Версии с питанием двигателя ~230В оснащены энкодером, который позволяет обнаруживать препятствия и управлять замедлением ворот.
  • Ручка разблокировки для открытия ворот вручную в случае аварийного отключения электроэнергии.
  • Версия с питанием двигателя =24В позволяет регулировать скорость открывания и закрывания ворот, а также обнаруживать препятствия с помощью токовой системы защиты.
  • Возможность установки блока управления ZE5 на монтажное основание



Ограничения в использовании:

МОДЕЛИ E456 E1024
Площадь полотна ворот (м2) 14 14
ПРИМЕЧАНИЕ 001E782A Установка является обязательной при использовании двух приводов 001E1024.

Технические характеристики:

МОДЕЛИ E456 E1024
Класс защиты (IP) 40 40
Напряжение электропитания (В, 50/60 Гц) ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) =24
Потребляемый ток (A) 2 15 (макс.)
Мощность (Вт) 200 180
Время открывания на 90° (с) 25 регулируемое
Интенсивность использования (%) 50 интенсивного использования
Крутящий момент (Нм) 420 450
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 -

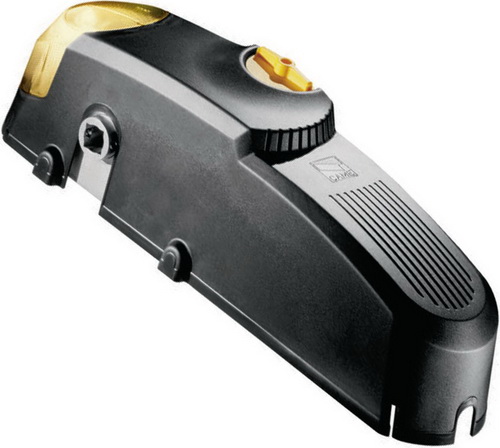

CAME Emego40

CAME Emego40 – этот привод отлично подходит для быстрой и бесшумной автоматизации всех видов подъемно-поворотных ворот с противовесами и пружинами, с деревянным, бронированным или облицованным стальными листами полотном.

  • Привод предназначен для подъемно-поворотных ворот средних и больших размеров, в том числе для интенсивного использования.
  • Все модели тестированы на соответствие требованиям европейских норм безопасности.
  • Энкодер позволяет обнаруживать препятствия и управлять замедлением ворот.
  • Ручка разблокировки для открытия ворот вручную в случае аварийного отключения электроэнергии.
  • Версия с питанием двигателя =24 В позволяет регулировать скорость открывания и закрывания ворот, а также обнаруживать препятствия с помощью токовой системы защиты.
  • Встроенный блок управления оснащен дисплеем для программирования и отображения функций, светодиодными индикаторами для сигнализации о состоянии ворот



Привод EM4024CB оснащен встроенной кнопочной панелью для программирования и управления воротами. Дополнительное освещение спроектировано с использованием светодиодной технологии, обеспечивающей высокую эффективность, долговечность и экономию электроэнергии.



Ограничения в использовании:

МОДЕЛИ EM4024CB • EM4024
Площадь полотна ворот (м2)   9
Примечание: на воротах с полотном площадью от 9 до 14 М2 необходимо установить 2 привода – 1 привод – EM4024CB и 1привод – EM4024

Технические характеристики:


МОДЕЛИ
EM4024CB EM4024
Класс защиты (IP) 40 40
Напряжение электропитания (В, 50/60 Гц) ~120 - 230 -
Напряжение электропитания двигателя (В) =24 =24
Потребляемый ток (A) 15 (макс.) 15 (макс.)
Мощность (Вт) 170 170
Время открывания на 90° (с) регулируемое регулируемое
Интенсивность использования (%) интенсивного использования интенсивного использования
Крутящий момент (Нм) 320 320
Диапазон рабочих температур (°C) -20 + +55 -20 + +55

Автоматика для распашных ворот Came

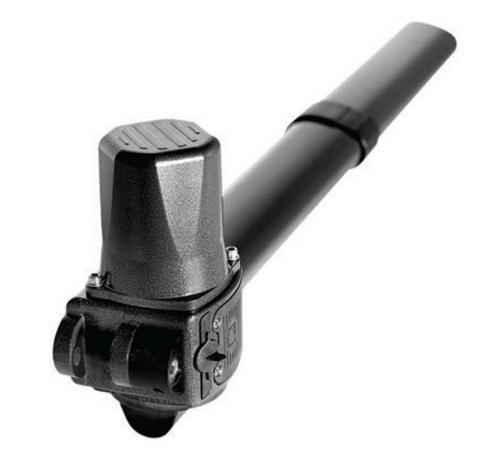

CAME Krono

Этот привод сочетает в себе элегантный стиль и невероятную прочность. Для пользователей в России доступна версия Krono для распашных ворот со створкой шириной до 3 м.
CAME Krono

  • Алюминиевый корпус.
  • Концевые микровыключатели открывания и закрывания позволяют с высокой точностью отрегулировать конечные положения створок ворот.
  • Надежность, проверенная временем.



Ограничение в использовании

МОДЕЛИ KR310D • KR310S
Макс. ширина створки (м) 3 2,5 2
Макс. масса створки (кг) 400 600 800

Технические характеристики

МОДЕЛИ KR310D • KR310S
Класс защиты (IP) 54
Напряжение электропитания (В, 50/60 Гц) ~230
Напряжение питания двигателя (В, 50/60 Гц) ~230
Потребляемый ток (A) 1,1
Мощность (Вт) 130
Время открывания на 90° (с) 22
Интенсивность использования (%) 30
Толкающее усилие (Н) 400 + 3 000
Диапазон рабочих температур (°C) -20 + +55
Термозащита двигателя (°C) 150

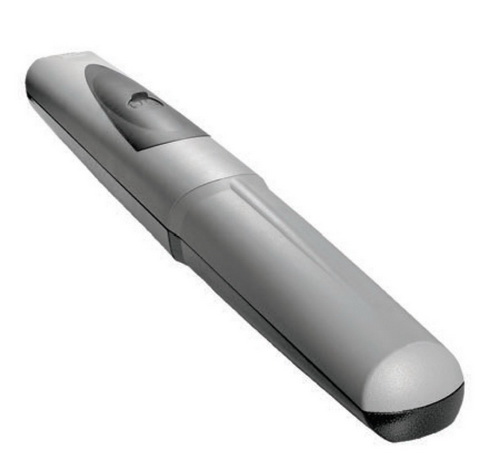

CAME Ati

Лучшее  решение для автоматизации распашных ворот в жилом секторе. Этот прочный, компактный и надежный привод предназначен для распашных ворот средних и больших размеров со створками шириной от 2 до 5 м с весом до 1000 кг.
CAME Ati

  • Ходовой винт защищен специальным кожухом.
  • Приводы версии 24В имеют упрощенную систему подключений с помощью одного трехжильного кабеля для управления приводом с энкодером.
  • Приводы версии 24В обеспечивают бесперебойную работу даже при кратковременном отключении сетевого электропитания.



Технические характеристики

МОДЕЛИ

A3000A • A5000A A3024N • A5024N
Класс защиты (IP) 44 44
Напряжение электропитания (В, 50/60 Гц) ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) =24
Потребляемый ток (A) 1,2 10 (макс.)
Мощность (Вт) 150 120
Время открывания на 90° (с) 19 + 32 регулируемое
Интенсивность использования (%) 50 интенсивного использования
Толкающее усилие (Н) 400 + 3 000 400 + 3 000
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 -

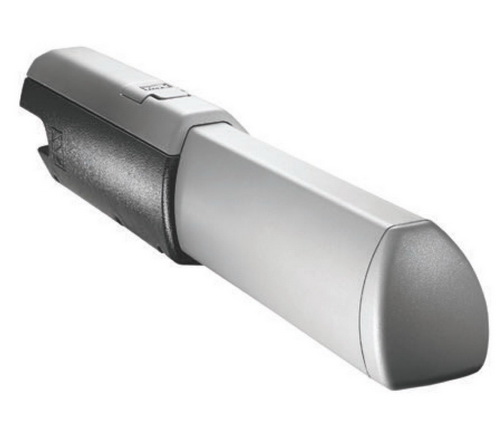

CAME Axo

Came Axo – автоматика для распашных ворот. Эта серия включает несколько моделей, разработанных для различных по ширине и весу створок. Элегантный эргономичный дизайн, разнообразие моделей выгодно отличают эту автоматику от других приводов линейного типа.
Axo предназначены для бытового использования на частных и общественных объектах.
CAME Axo

  • Изделие тестировано на соответствие требованиям европейских норм безопасности.
  • В ассортименте представлены самоблокирующаяся и неблокирующаяся версии привода.
  • Ходовой винт защищен специальным кожухом.
  • Технология энкодера для управления замедлением движения ворот.
  • Регулируемые механические упоры для установки крайних положений створок ворот.
  • Корпус состоит из двух литых силуминовых частей для придания большей прочности.



Ограничения  в использовании

МОДЕЛИ AX302304
Макс. ширина створки (м)         3 2,5 2
Макс. масса створки (кг)         500 600 800
МОДЕЛИ AX402306
Макс. ширина створки (м)       *4 3 2,5 2
Макс. масса створки (кг)       300 500 600 800
МОДЕЛИ AX71230
Макс. ширина створки (м) **7 **6 *5 *4 3 2,5 2
Макс. масса створки (кг) 300 350 400 500 700 800 1000

Технические характеристики

МОДЕЛИ AX302304 AX402306 AX71230
Класс защиты (IP) 44 44 44
Напряжение электропитания (В, 50/60 Гц) ~230 ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230 (50/60 Гц)
Потребляемый ток (A) 1,5 1,5 1,5
Мощность (Вт) 175 175 175
Время открывания на 90° (с) 20 28 40
Интенсивность использования (%) 50 30 30
Толкающее усилие (Н) 500 + 4 500 500 + 4 500 500 + 4 500
Диапазон рабочих температур (°C) -20 + +55 -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 150 150

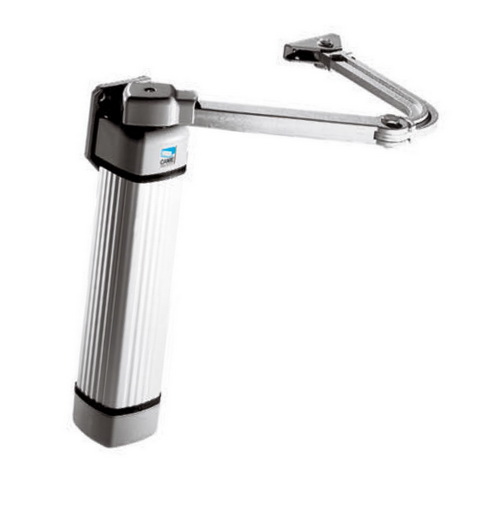

CAME Flex

Для автоматизации ворот достаточно опоры шириной 8 см!
Flex — это автоматика для небольших распашных ворот и калиток, нуждающаяся в минимальном установочном пространстве и способная разместиться вплотную к стене или ограждению. Flex — это идеальное решение для управления пешеходными калитками в частном и общественном жилом секторе.
CAME Flex

  • Для установки на столбы шириной от 8 см, а также вплотную к стене или ограждению, благодаря скользящему рычагу (F 510).
  • Токовая система обнаружения препятствий ZL160.
  • Модель F500 тестирована на соответствие требованиям европейских норм безопасности.
  • Возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении сетевого электропитания.
  • Идеальное решение для автоматизации пешеходной калитки.
  • Так как привод несамоблокирующийся, обязательна установка электрозамка.



Ограничения  в использовании

МОДЕЛЬ F500 - F510
Максимальная ширина створки (м) 1,6 1,2 0,8
Максимальный вес створки (кг) 100 125 150

Технические характеристики

Модель F500 F510
Класс защиты (IP) IP54 IP54
Напряжение питания (В, 50/60 ГЦ) ~230 ~230
Напряжение питания двигателя (В) =24 =24
Потребляемый ток (A) 2 (макс.) 2 (макс.)
Мощность (Вт) 48 48
Время открывания на 90° (сек.) 13 9
Интенсивность использования (%) интенсивного использования интенсивного использования
Вращающий момент (Нм) 100 100
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C) -

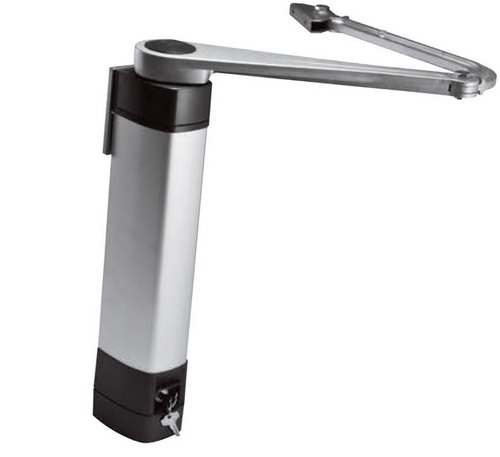

CAME Stylo

Stylo – новый самоблокирующийся легкий рычажный привод для калиток и небольших распашных створок. Рычаг привода может регулироваться по длине.
CAME Stylo

  • Регулирование движения створок с помощью энкодера.
  • Изделие тестировано на соответствие требованиям европейских норм безопасности.
  • Благодаря скользящему рычагу привод может устанавливаться на столбы минимальной ширины (8 см), а также вплотную к стене или ограждению.
  • Возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении сетевого электропитания.
  • Надежный и прочный привод, который может быть установлен в условиях ограниченного пространства.
  • Система разблокировки с помощью индивидуального ключа.
  • В наличии есть также неблокирующаяся версия привода.



Ограничения в использовании

МОДЕЛИ STYLO-ME • STYLO-RME
Макс. ширина створки (м) 1,8 1,2 0,8
Макс. масса створки (кг) 100 125 150
Макс. угол открывания створки (°)   120 (с рычагом передачи STYLO-BS) - 135 (с рычагом STYLO-BD)

Технические характеристики

МОДЕЛИ STYLO-ME • STYLO-RME
Класс защиты (IP) 54
Напряжение электропитания (В, 50/60 Гц) ~230
Напряжение электропитания двигателя (В) =24
Потребляемый ток (A) 5 (макс.)
Мощность (Вт) 48
Время открывания на 90° (с) регулируемое
Интенсивность использования (%) интенсивного использования
Крутящий момент (Нм) 100
Диапазон рабочих температур (°C) -20 + +55
Термозащита двигателя (°C) -

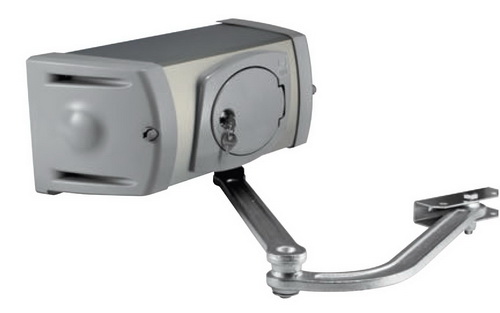

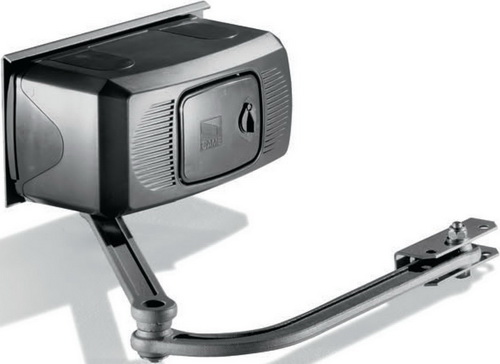

CAME Fast

Привод CAME FAST – идеально подходит для установки на частных территориях , используется для автоматизации распашных ворот. Это рычажный тип привода, с шарнирным рычагом. Этот мощный и многофункциональный привод был специально разработан для применения на больших и средних опорах, размер которых исключает возможность установки других систем. Походит для ворот с шириной створки не более 2,3 метра. Достаточно прост в установке и электроподключении, монтаж не займет много времени.
CAME Fast

  • Для быстрой и простой установки даже на столбах средних и больших размеров.
  • Удобный рычаг разблокировки для открывания ворот вручную.
  • Модель F7024N имеет упрощенную систему подключений с помощью одного трехжильного кабеля для управления приводом с энкодером.
  • В приводах версии 24 B предусмотрена возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении электроэнергии.
  • Встроенный блок управления.



Ограничения в использовании:

МОДЕЛЬ F7000 - F7001 F7024N
Максимальная ширина створки (м) 2,3 2 1,5 - 1
Максимальный вес (кг) 200 215 250         300

Технические характеристики

Модель F7000 - F7001 F7024N
Класс защиты (IP) IP54 IP54
Напряжение питания (В, 50/60 ГЦ) ~230 ~230
Напряжение питания двигателя (В) ~230 =24
Потребляемый ток (A) 1,4 11 (макс.)
Мощность (Вт) 160 140
Время открывания на 90° (сек.) 18 регулируемое
Интенсивность использования (%) 30 интенсивного использования
Вращающий момент (Нм) 180 180
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 -

CAME Fast40

Fast40 - подходит для применения со столбами средних и больших размеров. Благодаря шарнирному рычагу привод может устанавливаться на распашных воротах со створками шириной до 2,3 м., позволяет подключаться к домашней автоматизации через новый протокол CRP. С помощью этой технологии, теперь вы можете управлять воротами простым касанием сенсорного экрана прямо из дома или удалённо через iPhone или iPad. Came Fast40 - идеальное сочетание надежности и эргономики.
CAME Fast40

  • Удобный рычаг разблокировки для открывания ворот вручную.
  • Во всех моделях предусмотрена упрощенная система подключений с помощью одного трехжильного кабеля.
  • Приводы версии =24 В обеспечивают бесперебойную работу даже при кратковременном отключении сетевого электропитания.
  • Функция "РЕЖИМ ОЖИДАНИЯ" в приводе =24 В.



Ограничения в использовании

МОДЕЛИ FA40230CB • FA40230 • FA4024CB • FA4024
Макс. ширина створки (м) 2,3 2 1,5 1
Макс. масса створки (кг) 200 215 250 300

Технические характеристики

МОДЕЛИ FA40230CB • FA40230 • FA4024CB • FA4024
Класс защиты (IP) 54 54
Напряжение электропитания (В, 50/60 Гц) ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) =24
Потребляемый ток (A) 1,4 11 (макс.)
Мощность (Вт) 160 140
Время открывания на 90° (с) 18 регулируемое
Интенсивность использования (%) 30 интенсивного использования
Крутящий момент (Нм) 180 180
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 -

CAMO Ferni

Ferni — это специальный привод, разработанный для распашных ворот больших размеров. Благодаря особому передающему рычагу Ferni быстро и эффективно устраняет все проблемы, связанные с движением ворот, обеспечивая тем самым равномерную, плавную и безопасную работу системы.
CAMO Ferni

Технические характеристики

МОДЕЛИ F1000 F1024
Класс защиты (IP) IP54 IP54
Напряжение электропитания (В, 50/60 Гц) ~230 В ~230 В
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) =24 В
Потребляемый ток (A) 1,3 15 (макс.)
Мощность (Вт) 150 180
Время открывания на 90° (с) 18 16 + 45
Интенсивность использования (%) 30 интенсивного использования
Крутящий момент (Нм) 320 470
Диапазон рабочих температур (°C) -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 -

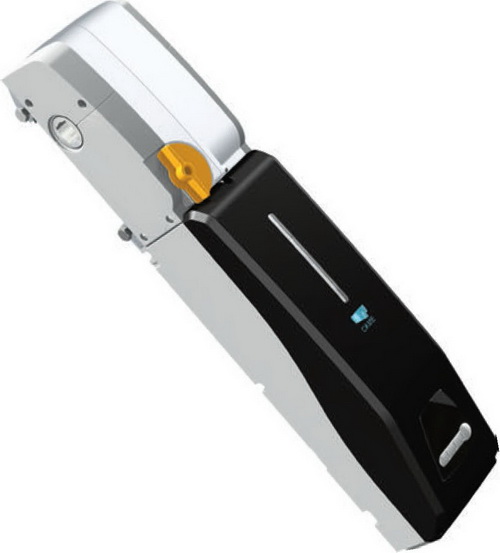

Ferni NEW

Ferni NEW – Отлично подходит для установки на столбы больших размеров. Инновационный дизайн как результат тщательного проектирования с учетом рыночных потребностей. В стандартной комплектации привод оснащен шарнирным рычагом, однако при необходимости может быть установлен и скользящий рычаг передачи, что сделает возможным использование привода в условиях ограниченного свободного пространства.
Ferni NEW

  • Кожух из анодированного алюминия: элегантный, прочный и современный.
  • Изделие EN tested представлено как в версии =24 В, так и в версии ~230 В, благодаря управлению электроникой с помощью энкодера.
  • Удобная дверца для доступа к системе разблокировки.
  • Высокий уровень защиты от атмосферных воздействий.
  • Максимальное внимание уделено удобству монтажа и выполнения подключений благодаря универсальности блока концевых выключателей.
  • Привод поставляется также в версии с повышенной скоростью движения (18 с).



Ограничения в использовании

МОДЕЛИ FE40230 • FE40230V • FE4024 • FE4024V • FE4024V
Макс. ширина створки (м) 4* 3,5* 3* 2,5* 2
Макс. масса створки (кг) 400 450 500 600 800
ПРИМЕЧАНИЕ * Установка электрозамка на створку является обязательной.

Технические характеристики

МОДЕЛИ FE40230 FE4024 FE40230V FE4024V
Класс защиты (IP) 44 44 44 44
Напряжение электропитания (В, 50/60 Гц) ~230 ~230 ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) =24 ~230 (50/60 Гц) =24
Потребляемый ток (A) 1,2 7 (макс.) 1,3 5 (макс.)
Мощность (Вт) 140 130 150 150
Время открывания на 90° (с) 34 регулируемое 18 регулируемое
Интенсивность использования (%) 30 интенсивного использования 30 интенсивного использования
Крутящий момент (Нм) 540 360 320 360
Диапазон рабочих температур (°C) -20 + +55 -20 + +55 -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 - 150 -

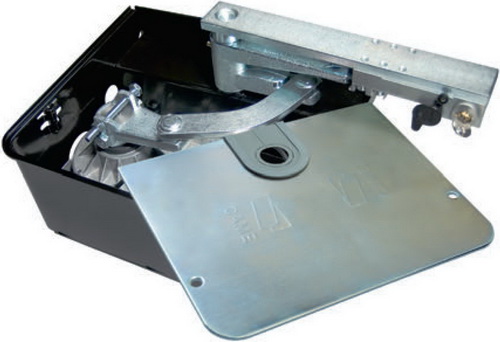

CAME Frog

CAME Frog - водонепроницаем привод для подземной установки. Электромеханический привод гарантирует постоянную работу при любых условиях эксплуатации.
CAME Frog

  • Привод-невидимка для автоматизации ворот.
  • Высокий уровень защиты от атмосферных воздействий (IP67).
  • После ручной разблокировки ворот автоматическая фиксация створки при возвращении ее в исходное положение.
  • Возможность открывания на угол до 180° (с аксессуаром FL-180).
  • Версии 24В обеспечивают бесперебойную работу даже при кратковременном отключении сетевого электропитания.
  • Специальный монтажный корпус из стали с антикоррозионной обработкой.
  • Встроенные регулируемые механические упоры.



Ограничения в использовании

МОДЕЛЬ FROG-AV
Макс. ширина створки (м)       1,3
Макс. масса створки (кг) 300
МОДЕЛИ FROG-A / FROG-A24 / FROG-A24
Макс. ширина створки (м) *3,5 *2,5 2
Макс. масса створки (кг) 400 600 800
ПРИМЕЧАНИЕ: * Рекомендуется установка электрозамка на створку. - Макс. угол открывания створки: 110°.

Технические характеристики

МОДЕЛИ FROG-A FROG-AV FROG-A24
Класс защиты (IP) 67 67 67
Напряжение электропитания (В, 50/60 Гц) ~230 ~230 ~230
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) ~230 (50/60 Гц) =24
Потребляемый ток (A) 1,9 2,5 15 (макс.)
Мощность (Вт) 200 300 180
Время открывания на 90° (с) 18 9 регулируемое
Интенсивность использования (%) 30 30 интенсивного использования
Крутящий момент (Нм) 320 240 320
Диапазон рабочих температур (°C) -20 + +55 -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 150 -

CAME Myto

CAME Myto - привод для подземной или наземной установки. Предназначен для автоматизации распашных ворот со створками шириной до 1,8 м. Скользящий рычаг значительно упрощает монтаж. Myto – удачное решение для быстрого монтажа.
CAME Myto

  • Изделие тестировано на соответствие требованиям европейских норм безопасности.
  • Система разблокировки с помощью ключа с защитой.
  • Регулирование движения ворот с помощью энкодера.
  • Возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении сетевого электропитания.
  • Самодиагностика устройств безопасности.
  • Подключение привода осуществляется одним
  • трехжильным кабелем.
  • Привод предназначен для подземной и наземной (в уровень с дорожным покрытием) установки.



Ограничения в использовании

МОДЕЛЬ MYTO-ME
Макс. ширина створки (м) 1,8
Макс. масса створки (кг) 200
Макс. угол открывания створки (°) 125

Технические характеристики

МОДЕЛЬ MYTO-ME
Класс защиты (IP) 67
Напряжение электропитания (В, 50/60 Гц) ~230
Напряжение электропитания двигателя (В) =24
Потребляемый ток (A) 10 (макс.)
Мощность (Вт) 240
Время открывания на 90° (с) регулируемое
Интенсивность использования (%) интенсивного использования
Крутящий момент (Нм) 260
Диапазон рабочих температур (°C) -20 + +55
Термозащита двигателя (°C)

Автоматика для откатных ворот Came

Bx-243 - идеальное решение для автоматизации откатных ворот в жилом секторе.

Привод CAME BX-243 предназначен для автоматизации откатных ворот, вес которых не более 300 кг. Применяется привод в основном и для бытовых ворот. Безопасность повышена за счет низковольтного питания двигателя и других устройств. Автоматика BX-243 разработана для интенсивного использования. Встроенный блок управления, кодер – качественный и удобный контроль движения ворот. Благодаря встроенной плате резервного питания привод BX-243 обеспечивается бесперебойная работа даже при сбоях электроэнергии.

Bx-243 came

  • Изделие тестировано на соответствие требованиям европейских норм безопасности.
  • Возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении сетевого электропитания.
  • Благодаря встроенным в приводную группу защищенным концевым выключателям установка автоматики в сложных атмосферных условиях больше не представляет особой трудности.
  • Обеспечение контроля движения ворот с помощью энкодера. Самодиагностика устройств безопасности.
  • Горизонтальное расположение платы блока управления значительно облегчает выполнение электрических подключений.

Технические характеристики BX-243


Класс защиты (IP)
54
Напряжение электропитания (В, 50/60 Гц) ~230
Напряжение электропитания двигателя (В) =24
Потребляемый ток (A) 7 (макс.)
Мощность (Вт) 170
Скорость движения (м/мин) 12
Интенсивность использования (%) -
Толкающее усилие (Н) 300
Диапазон рабочих температур (°C) от -20 до +55
Термозащита двигателя (°C) -

Технические характеристики BX-243

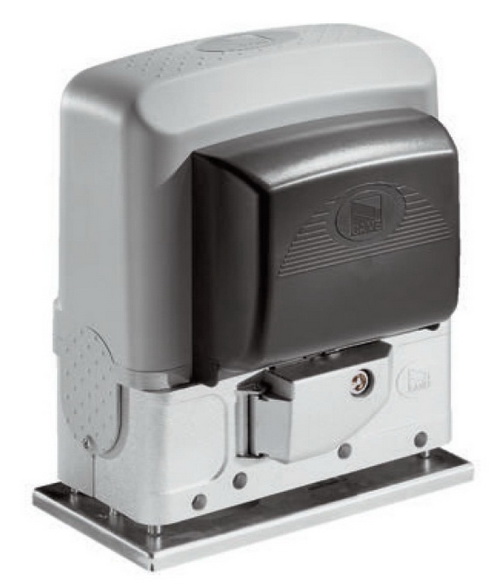

Модели BX-74, ВХ-78 и BX-246 - передовые технологии для откатных ворот

Автоматика для откатных ворот массой до 800 кг и длиной створки до 20 м. Она представлена несколькими версиями приводов, рассчитанными на различные потребности, в том числе и интенсивное использование. Блок управления встроенный. Bx — оптимальное решение для откатных ворот средних размеров. Благодаря отличным функциональным характеристикам и высокому уровню безопасности оборудование этой серии может применяться в секторе как частного, так и общественного жилья.

Модели BX-74, ВХ-78 и BX-246

  • Модели BX-74, ВХ-78 и BX-246 тестированы на соответствие требованиям европейских норм безопасности.
  • Широкий выбор моделей для всех случаев применения.
  • PRATICO SYSTEM: для использования радиоразблокировки, запатентованной CAME, необходимо установить дополнительную плату радиоприемника.
  • BX-246: возможность работы от аккумуляторов платы аварийного питания при кратковременном отключении сетевого электропитания.



Ограничение в использовании

МОДЕЛИ BX-64/BX-74 BX-P BX-246 BX-68/BX-78
Макс. масса створки (кг) 400 600 600 800
Макс. ширина створки (м) 14 14 18 14
Модуль шестерни 4 4 4 4

ПРИМЕЧАНИЕ: для использования функции радиоразблокировки привода 001ВХ-Р необходимо предусмотреть дополнительную встраиваемую плату радиоприемника той же серии, что и для радиоуправления автоматикой.

Технические характеристики

МОДЕЛИ BX-74 BX-P BX-246 BX-68/BX-78
Класс защиты (IP) 54 54 54 54
Напряжение электропитания (В, 50/60 Гц) ~230 ~230 ~230 ~230
Напряжение электропитания двигателя (В) ~230 В (50/60 Гц) ~230 В (50/60 Гц) =24 ~230 В (50/60 Гц)
Макс. потребляемый ток (A) 2,6 2 10 (макс.) 2,4
Мощность (Вт) 200 230 400 300
Скорость движения (м/мин) 10,5 17 6 + 12 10,5
Интенсивность использования (%) 30 30 интенсивного использования 30
Толкающее усилие (Н) 300 600 700 800
Диапазон рабочих температур (°C) -20 + +55 -20 + +55 -20 + +55 -20 + +55
Термозащита двигателя (°C) 150 150 - 150

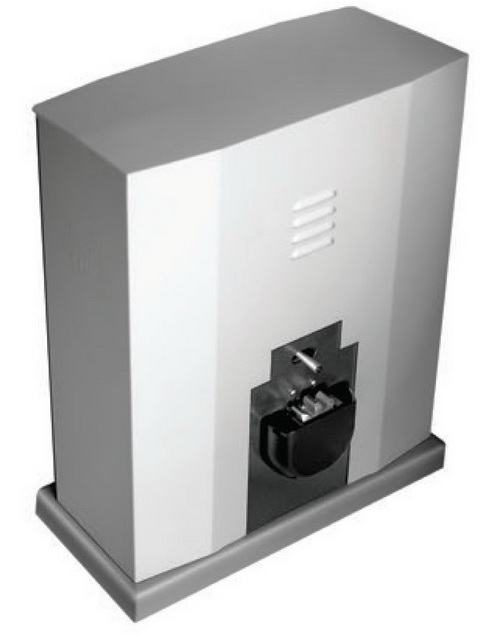

Серия моделей Bk - идеальное решение для автоматизации откатных ворот на крупных промышленных предприятиях.

Эта серия автоматики была разработана для систем коллективного использования, предусматривающих ворота больших и средних размеров.  Благодаря передовым технологиям серия Bk располагает такими эксклюзивными функциями, как самодиагностика системы безопасности в случае неисправности фотоэлементов или чувствительных профилей, а также дополнительным освещением в зоне проезда, непосредственно контролируемым электронной платой. Bk - для автоматики откатных ворот, предназначенных для жилищного, промышленного и общественного использования. Широкая гамма продукции представлена 9-ю моделями, разработанными с учетом высоких технических требований к оборудованию, связанных с повышенной интенсивностью его использования и с большими размерами ворот.

Серия моделей Bk came

  • Универсальность и безопасность благодаря продуманному ассортименту моделей, предназначенных для различных областей применения.
  • Самодиагностика устройств безопасности.
  • Широкий выбор автоматики, в том числе с контролем движения посредством энкодера.
  • Возможность управлять дополнительным освещением в зоне проезда.
  • PRATICO SYSTEM: для использования радиоразблокировки, запатентованной CAME, необходимо установить дополнительную плату радиоприемника.
  • Ведущие шестерни с модулем 4 или 6 обеспечивают плавную передачу движения к зубчатой рейке.
  • Трехфазное питание модели BK-2200T позволяет добиться большего тягового усилия.



Ограничение в использовании

МОДЕЛИ BK-800 BK-1200 BK-1200P BK-1800 BK-2200 BK-221 BK-2200T
Макс. масса створки (кг) 800 1200 1200 1800 2200 2200 2200
Макс. ширина створки (м) 20 20 14 20 20 20 23
Модуль шестерни 4 4 4 4 6 4 6
ПРИМЕЧАНИЕ: для использования функции радиоразблокировки привода 001BK-1200P необходимо предусмотреть дополнительную встраиваемую плату радиоприемника той же серии, что и для радиоуправления автоматикой.

Технические характеристики.

МОДЕЛИ BK-800 BK-1200 BK-1200P BK-1800 BK-2200 BK-221 BK-2200T
Класс защиты (IP) 54 54 54 54 54 54 54
Напряжение электропитания (В) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230 (50/60 Гц) ~2 30 (50/60 Гц) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230-400 трехфазного тока
Напряжение электропитания двигателя (В) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230 (50/60 Гц) ~230 50/60 Гц) ~230-400 трехфазного тока
Макс. потребляемый ток (A) 4,5 3,3 3,3 4,2 5,1 5,1 1.5
Мощность (Вт) 520 380 380 480 580 580 600
Скорость движения (м/мин) 10,5 10,5 14,5 10,5 10,5 10,5 10,5
Интенсивность использования (%) 50% 50 30 50 50 50% 50
Толкающее усилие (Н) 800 850 850 1 150 1 500 1 500 1 650
Диапазон рабочих температур (°C) -20 4- +55 -20 4 +55 -20 4 +55 -20 4 +55 -20 4 +55 -20 4 +55 -20 4 +55
Термозащита двигателя (°C) 150 150 150 150 150 150 150

CAME By-3500T - огромная мощность при полной безопасности.

Модель BY-3500T обладает великолепными рабочими характеристиками и исключительной надежностью, поэтому ее использование не ограничивается одним лишь промышленным применением. Эта модель – подходит для автоматизации тяжелых створок весом до 3500 кг. Электронная плата позволяет использовать множество функций, среди которых: программирование управления частичным открыванием створки, контроль над правильной работой устройств безопасности перед началом каждого цикла, автоматическая блокировка системы при обнаружении препятствия устройствами безопасности, остановка ворот непосредственно с помощью радиопередатчика.
CAME By-3500T

  • Возможность управлять дополнительным освещением в зоне проезда.
  • Прочная механика для максимальных рабочих показателей.
  • Трехфазное электропитание для обеспечения.



Ограничение в использовании

МОДЕЛЬ BY-3500T
Макс. масса створки (кг) 3500
Макс. ширина створки (м) 23
Модуль шестерни 6

Технические характеристики

МОДЕЛЬ BY-3500T
Класс защиты (IP) 54
Напряжение электропитания (В, 50/60 Гц) ~230-400 ТРЕХФАЗНОГО ТОКА
Напряжение электропитания двигателя (В, 50/60 Гц) ~230-400 ТРЕХФАЗНОГО ТОКА
Потребляемый ток (A) 2
Мощность (Вт) 750
Скорость движения (м/мин) 10,5
Интенсивность использования (%) 50
Толкающее усилие (Н) 3 500
Диапазон рабочих температур (°C) -20 + +55
Термозащита двигателя (°C) 150
